Les applications développées pour le LAN sont de plus en plus utilisées par les sites distants et les utilisateurs mobiles. L’expérience et les temps de réponses proposés à ces utilisateurs sont parfois très médiocres alors que c’est cette population qui assure une grande partie de l’activité dans les entreprises.

Pour garantir un accès correct aux applications plusieurs solutions sont envisageables :

- Maintenir une approche traditionnelle du poste de travail --> difficile à maintenir

- Déployer des infrastructures en agences --> très cher

- Augmenter la bande passante d’un site --> Ne corrige pas forcément les problèmes

- Mettre en place de l’optimisation WAN --> Citrix Branch Repeater

L’objectif de ce post est de vous présenter les différentes fonctionnalités de Branch Repeater qui vous permettront d’optimiser l’experience utilisateur sur vos sites distants.

La solution Branch Repeater de CITRIX
Les boitiers d’optimisation WAN Citrix Branch Repeater sont aujourd’hui les seuls sur le marché à pouvoir à la fois optimiser/compresser/cacher/accélerer vos flux TCP et optimiser/compresser/cacher/accélerer une infrastructure Citrix XA/XD.



Un des atouts majeur de la solution, au-delà de sa performance réside dans le traitement du flux HDX. Evidemment, CITRIX est le mieux positionné pour traiter ce point qui lui ait propriétaire.




 Compression du protocole HDX

Lorsque deux Citrix Repeaters sont positionnés entre un client Receiver et une ferme XA/XD, le Citrix Repeater sur le Siège désactive dynamiquement la compression de la session HDX sur le serveur XA/XD. Toutes les sessions ne traversant pas Repeater sont donc toujours compressées une par une.

Pour les autres Repeater va multiplexer la compression entre toutes les sessions HDX des différents clients.
En cas de panne d’un Repeater, la compression par session est réactivée automatiquement et instantanément sur vos serveurs XA/XD

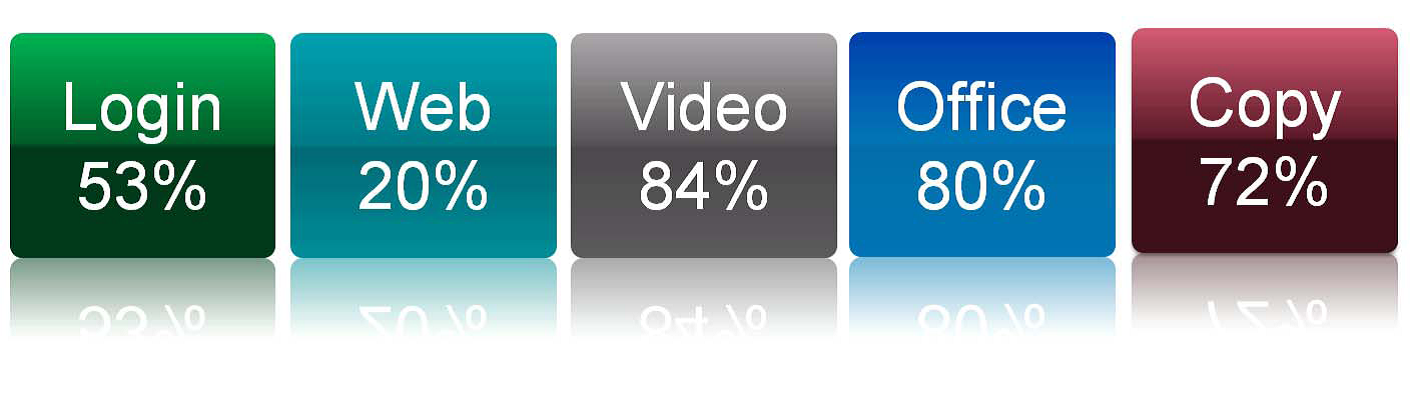

Les tableaux suivants présentent les gains potentiels de XA/XD avec repeater.



Avec une autre technologie vous serez obligés de désactiver manuellement la compression sur vos serveurs XA/XD et ceci de manière globale.


En cas de panne d’un boitier vous perdez ainsi toutes la compression pour l’ensemble de vos sites le temps que manuellement la compression soit réactivée sur vos serveurs XA/XD, contrairement à Branch Repeater où dynamiquement la compression par session sera réactivée.





Chiffrement du protocole HDX

Citrix sécurise de plus en plus son infrastructure et donc le protocole HDX. Aujourd’hui certains déploiements se font avec un chiffrement basic du protocole HDX, dans ce mode toute la partie DATA n’est pas chiffrée donc en claire sur le réseau. C’est cette fonctionnalité qui permet aujourd’hui aux autres acteurs de pouvoir optimiser certains scénarios dans HDX (transferts de fichiers par exemple). A terme la sécurisation du protocole sera native, l’entête et la DATA TCP seront donc chiffrés et il ne sera ainsi plus possible d’accélerer le protocole sauf avec Branch Repeater.

Qos dans HDX

Citrix Branch Repeater est capable de prioriser les différents canaux dans HDX. L’affichage temps réel est donc priorisé par rapport à une impression ou autre transfert. Ce mécanisme permet ainsi de garantir l’experience utilisateur même pour un site distant où les utilisateurs n’utilisent que Citrix. Un utilisateur imprimant un document ne peut donc plus impacter un autre utilisateur qui travaille sur son application métier.

Cache de l’écran utiliateur

Lorsque deux Repeaters sont positionnés entre un client Citrix HDX et une ferme de serveurs XA/XD, l’écran de l’utilisateur est caché sur le Branch Repeater du site distant. Toutes les images sont alors cachés dans le Branch Repeater et n’est rafraîchit que la zone que l’utilisateur a modifiée.
Plus les utilisateurs utilisent ainsi la même application, plus les gains sont considérables sur cette technologie qui n’est disponible sur le marché que dans Repeater.


Scénarios pour utiliser le cache HDX Branch Repeater :
Les utilisateurs accèdent à la même application (texte)
   Ex: Microsoft Word or Excel
Les utilisateurs accèdent à la même application Web
   Ex: Call center environment utilizing SAP
Les utilisateurs impriment les mêmes types de fichiers
   Ex: Universal Print Driver (UPD)
Les utilisateurs transfèrent des fichiers dans HDX
   Ex : Client drive mapping
Les utilisateurs stream le même média dans HDX
   Ex : HDX MediaStream
